Что такое PoE и какие у него бывают стандарты
PoE (Power over Ethernet) — это питание устройства по тому же сетевому кабелю, по которому идёт видео. К IP-камере подходит один кабель вместо двух: не нужно искать розетку у каждой камеры и ставить блок питания. Питание подаёт коммутатор с PoE, регистратор с PoE-портами или специальный инжектор (небольшая коробочка, добавляющая питание в кабель).
| Стандарт | Как называют | Мощность порта | Для чего |
|---|---|---|---|
| 802.3af | PoE | до 15 Вт | Большинство обычных камер: купольные, цилиндрические |
| 802.3at | PoE+ | до 30 Вт | Поворотные камеры, камеры с подогревом и мощной ИК-подсветкой |
| 802.3bt | PoE++ | 60 Вт и больше | Очень мощные устройства, для камер нужен редко |
Стандарт — это общие правила, по которым устройство и порт «договариваются» о мощности. Если камера и коммутатор поддерживают стандартный PoE, достаточно подключить кабель: питание подаётся ровно в нужном объёме и обычное сетевое оборудование не повреждается. Реальная мощность на камере немного меньше, чем на порту, часть теряется в кабеле. Большинству камер видеонаблюдения нужно примерно 3–8 Вт, поворотным и уличным с обогревом — больше.
Что учесть: встречается и нестандартное «пассивное» PoE, когда по кабелю просто подают постоянное напряжение (например, 24 В). Такая схема не договаривается с камерой и может сжечь устройство, которое её не ожидает. Мы советуем стандартный PoE 802.3af/at и не смешивать его с пассивным.
Бюджет PoE: сколько камер потянет коммутатор
У коммутатора с PoE есть два числа: мощность одного порта и общий бюджет PoE — сколько ватт он может отдать всем портам вместе. Часто бюджет меньше, чем «число портов × мощность порта». Например, у 8-портового коммутатора на 8 портов по 30 Вт общий бюджет может быть всего 60–120 Вт.
Считаем просто: складываем потребление всех камер и прибавляем запас 20–30 %. Восемь камер по 6–8 Вт — это около 50–65 Вт, плюс запас. Потребление камеры указано в её паспорте. Если бюджета не хватает, лишние камеры не включатся или будут перезагружаться.
Гигабитные порты (1000 Мбит/с) нужны, когда камер много или коммутаторы соединяют между собой: тогда по кабелю проходит общий поток всех камер. Для одной камеры хватит и порта 100 Мбит/с, потому что поток современной камеры обычно составляет несколько мегабит в секунду.
PoE-регистратор или отдельный коммутатор
Есть два способа запитать IP-камеры. В первом камеры подключаются прямо в порты PoE сетевого регистратора. Во втором камеры идут в отдельный коммутатор PoE, а он соединён с обычным регистратором одним кабелем.
| Что сравниваем | NVR со своими портами PoE | Обычный NVR и коммутатор PoE |
|---|---|---|
| Простота | Максимальная: одно устройство | Два устройства, но каждое можно заменить отдельно |
| Число камер | Столько, сколько портов (обычно 4, 8, 16) | Можно нарастить коммутаторами |
| Удалённые камеры | Все кабели сходятся к регистратору | Коммутатор можно поставить рядом с группой камер, например в другом здании |
| Мощные камеры | Мощность портов ограничена | Есть коммутаторы PoE+ с большим бюджетом |
Кому подходит PoE-регистратор: небольшим объектам, где камеры недалеко от регистратора. Кому подходит отдельный коммутатор: большим объектам, разнесённым камерам и системам, которые будут расти. О том, как выбрать сам регистратор, у нас есть отдельная статья.
Какой кабель нужен
Для IP-камер используют кабель «витая пара» (UTP). Его категория показывает, на какую скорость он рассчитан. Для камер достаточно Cat5e: он поддерживает гигабитную скорость до 100 метров. Cat6 имеет запас по скорости и помехозащищённости и пригодится, если кабель прокладывают на много лет вперёд или используют его и для другой сети.
Обращайте внимание на жилу. Кабель с медными жилами работает надёжно. Дешёвый кабель из алюминия с медным напылением (CCA) сильнее нагревается и теряет напряжение, поэтому камера на длинной трассе может не запуститься или зависать. Для PoE мы советуем медный кабель.
Для улицы нужен кабель с защитой от солнца и влаги: оболочка из полиэтилена (PE), устойчивая к ультрафиолету. Часто выбирают модели с встроенным тросом, который держит вес кабеля при подвесе между зданиями, и экранированные (F/UTP) для мест с сильными помехами. Внутри помещения достаточно обычного кабеля, а прокладывать его лучше отдельно от силовых проводов 220 В, чтобы не ловить наводки.
Предел 100 метров и как его обойти

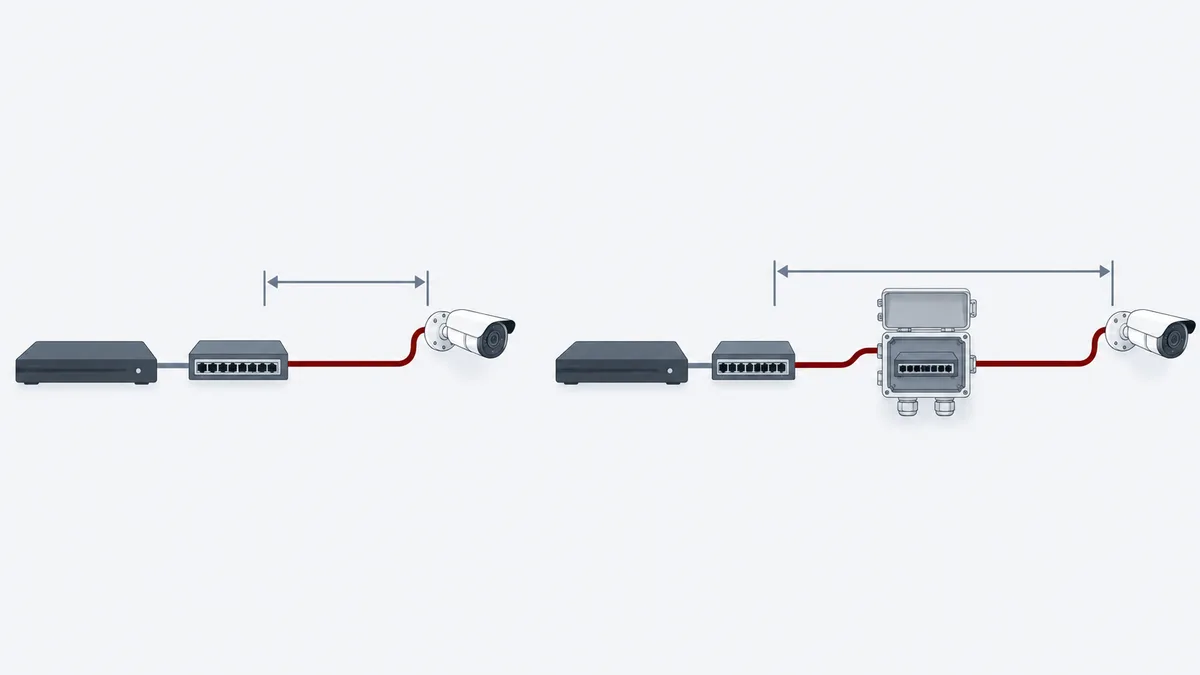

Один отрезок сетевого кабеля от камеры до порта коммутатора или регистратора — не длиннее 100 метров. Это ограничение самого стандарта Ethernet, а не наш осторожный запас. Чем длиннее трасса и больше мощность камеры, тем меньше напряжения доходит до камеры.
Если камера дальше, есть три выхода: поставить промежуточный коммутатор PoE (каждый отрезок считается отдельно), использовать PoE-удлинитель (extender), который повторяет сигнал и питание, либо проложить оптоволокно между зданиями и поставить коммутатор у дальней группы камер.
Что выбрать
- Обычные камеры, дом или небольшой магазинPoE-регистратор или небольшой коммутатор PoE
- Поворотные камеры или камеры с подогревомПорты PoE+ (802.3at)
- Много камер на одном коммутатореПроверить общий бюджет PoE
- Камеры в другом здании или далекоКоммутатор рядом или PoE-удлинитель
- Прокладка по улицеУличный медный кабель
